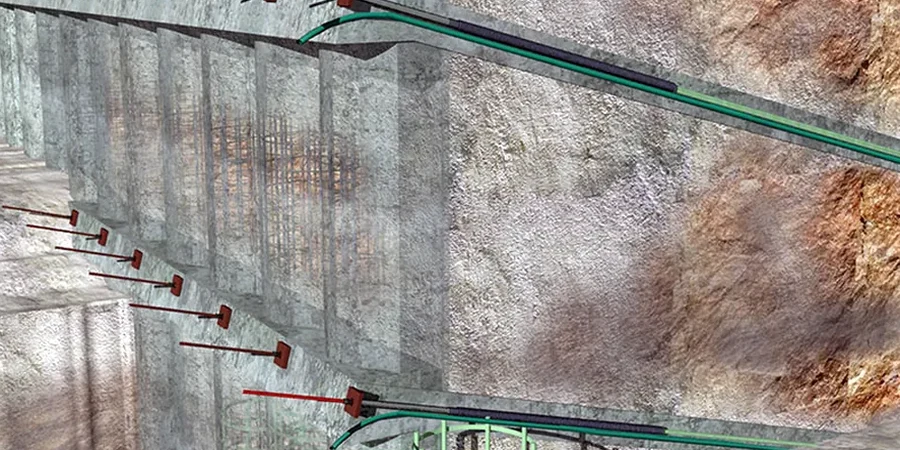

La aplicación de la NCh2369.Of2003 para el diseño sísmico de estructuras industriales exige un conocimiento profundo del subsuelo, y en La Serena esto se vuelve particularmente crítico. Las terrazas fluviales del Elqui, con sus depósitos de arenas finas y limos que pueden alcanzar decenas de metros de espesor, presentan un comportamiento geotécnico que desafía cualquier solución de contención estándar. Cuando se proyecta una excavación profunda o se requiere estabilizar un talud en esta ciudad, el diseño de anclajes activos/pasivos no puede basarse en supuestos genéricos. En nuestro laboratorio acreditado bajo ISO 17025, hemos verificado que la capacidad de carga de un bulbo inyectado varía drásticamente entre un estrato de arena densa de la terraza alta y uno de arena limosa suelta en zonas más cercanas al borde costero, donde la napa freática superficial — que en algunos sectores de La Serena aflora a menos de 2 metros de profundidad — impone condiciones de corrosión que obligan a especificar protecciones especiales en el acero de pretensado. La norma NCh1508 también entra en juego al evaluar la estabilidad global, porque un diseño de anclajes activos/pasivos en La Serena debe integrar la interacción suelo-estructura considerando la aceleración máxima efectiva que define la NCh433.Of1996 Mod.2012 para una zona sísmica 3. Complementamos la investigación del subsuelo con ensayos SPT en el bulbo de anclaje para validar los parámetros de fricción, y cuando la estratigrafía es compleja recurrimos al ensayo CPT para obtener un perfil continuo que detecte lentes de material compresible que podrían inducir pérdidas de carga diferidas en los anclajes pasivos.
En las arenas limosas de las terrazas del Elqui, un bulbo de anclaje mal inyectado puede perder el 40% de su capacidad de carga en un evento sísmico moderado.
Enfoque y alcance
Factores del sitio
Con -29.9027° de latitud y a menos de 10 km del borde costero, La Serena se asienta sobre la cuenca sedimentaria del río Elqui, un depósito cuaternario donde las arenas finas limosas predominan y la napa freática se encuentra frecuentemente entre 1.5 y 3.0 metros de profundidad en los sectores bajos. Esta condición hidrogeológica, combinada con la clasificación de la ciudad como zona sísmica 3 según la NCh433, activa todos los criterios de riesgo de licuefacción que Youd e Idriss plantearon para suelos granulares saturados. Un diseño de anclajes activos/pasivos en La Serena que ignore la posibilidad de un aumento súbito de la presión de poros durante un sismo de subducción — como el que se espera en la región de Coquimbo con períodos de recurrencia de 80 a 100 años — está condenado a fallar por pérdida de confinamiento en el bulbo. El mayor peligro que vemos en obra es la relajación de la carga de bloqueo en anclajes activos, no solo por el creep del terreno, sino por la migración de finos hacia el bulbo durante la etapa de servicio. Por eso especificamos siempre un plan de monitoreo con celdas de carga en al menos el 10% de los anclajes, verificando que la variación de tensión no supere el 5% de la carga de diseño durante el primer mes, un criterio que hemos validado en proyectos de contención ejecutados sobre las terrazas altas de la ciudad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.vip
Normas aplicables
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, FHWA-NHI-05-039 - Micropile Design and Construction Guidelines, NCh 3272 - Standard Test Method for Deep Foundations Under Lateral Load, NCh1508 - Geotecnia - Estabilidad de taludes
Servicios relacionados
Cálculo de capacidad y longitud de bulbo
Determinamos la adherencia unitaria mediante correlaciones SPT y ensayos de arrancamiento in situ, definiendo la longitud del bulbo en función de la carga de trabajo y el confinamiento efectivo de las arenas sedimentarias de La Serena.
Especificación de protección anticorrosiva
Diseñamos el sistema de barrera simple o doble según la agresividad del suelo y la fluctuación de la napa freática en la zona, cumpliendo con los requerimientos de vida útil de 50 o 100 años que exigen las estructuras definitivas.
Monitoreo y puesta en tensión
Ejecutamos el protocolo de tesado escalonado con gato hidráulico calibrado, verificando la carga de bloqueo y la estabilización de las pérdidas por relajación con celdas de carga instrumentadas durante la etapa crítica post-tesado.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de implementar un sistema de anclajes activos/pasivos en La Serena?
El costo de diseño e instalación de anclajes activos/pasivos en La Serena varía según la carga de trabajo y la longitud del bulbo, con un rango de referencia entre $480.000 y $1.673.000 por unidad instalada. Este valor incluye la perforación, el suministro del tendón, la inyección de lechada y las pruebas de arrancamiento. Factores como la presencia de napa freática superficial o la necesidad de perforar con revestimiento pueden influir en el presupuesto final.
¿Qué diferencia técnica existe entre un anclaje activo y uno pasivo para una contención en suelo sedimentario?
El anclaje activo se tesa hasta alcanzar una carga de bloqueo que comprime el terreno desde el inicio, limitando las deformaciones de la estructura de contención. En La Serena, donde las arenas finas pueden presentar deformaciones diferidas, el anclaje activo nos permite controlar los asentamientos en superficie desde el primer momento. El anclaje pasivo, en cambio, solo entra en tracción cuando el terreno se deforma, por lo que se usa cuando se toleran ciertos movimientos o como refuerzo complementario en taludes naturales.
¿Cómo afecta la napa freática alta de La Serena al diseño del bulbo de anclaje?
La napa freática cercana a la superficie en gran parte de La Serena introduce dos problemas principales: la reducción de la capacidad de adherencia por saturación del suelo y el riesgo de corrosión del acero de pretensado. Para mitigarlo, especificamos sistemas de doble protección anticorrosiva (vaina corrugada de PVC o PEAD más lechada de cemento) y ajustamos la presión de inyección para garantizar que la lechada desplace el agua de los poros del suelo, asegurando un bulbo íntegro y continuo.
¿Qué ensayos de control se realizan durante la ejecución de anclajes en esta zona?
Realizamos un control en tres etapas: primero, ensayos de arrancamiento (pull-out test) en anclajes de sacrificio para validar la adherencia de diseño en el terreno real de La Serena. Segundo, pruebas de aceptación en al menos el 5% de los anclajes de producción, cargando hasta el 133% de la carga de trabajo. Tercero, monitoreo de la carga residual con celdas de carga en puntos estratégicos, verificando que la fluctuación de tensión se mantenga dentro del rango admisible durante la vida útil de la estructura.
